Eagle PCB最新版

官方版无广告346

Eagle PCB（Easily Applicable Graphical Layout Editor）是一款功能强大的电子设计自动化（EDA）工具，支持原理图设计、PCB布局、自动布线及制造文件生成。其以低门槛、跨平台（Windows/Linux/Mac）和丰富的功能著称，适用于从爱好者到企业级用户。软件提供分层订阅模式，包含免费版、标准版和专业版，支持多层板设计、差分对布线、设计规则检查等高级功能，并拥有庞大的元器件库资源

更新日期：

2025年5月14日

分类标签：

电子电路

语言：

中文

平台：

58 人已下载手机查看

1. 功能与特点

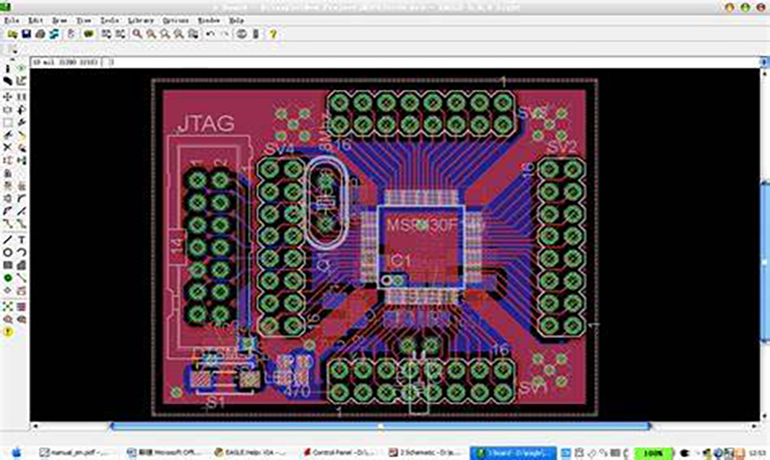

Eagle PCB集成了原理图编辑器、PCB布局工具和自动布线模块，支持在线正反向标注、覆铜、交互跟随布线等核心功能。其特色包括：

高精度设计：支持0.1微米级分辨率布线，最小网格宽度0.8 mil（0.02毫米），满足精密电路需求。

多层板支持：专业版允许16信号层和14电源层，最大绘图尺寸达1.6m×1.6m（标准版为160×100mm）。

智能工具：如BGA逃逸布线ULP程序、蛇形线自动生成、差分对布线，显著提升复杂设计效率。

设计验证：内置电气规则检查（ERC）和设计规则检查（DRC），确保原理图与PCB一致性。

2. 跨平台与版本授权

Eagle支持Windows、Linux和macOS系统，界面统一且操作直观。自2017年被Autodesk收购后，其授权模式改为订阅制：

免费版：适合非商业用途，限制2层板、80cm²布线区域。

标准版/专业版：分别支持4层/16层板，月费15美元起，满足企业级需求。

教育版：学生和教育机构可免费使用全功能版本。

3. 历史发展与行业应用

Eagle由德国CadSoft公司于1988年推出，历经多次迭代，2016年加入Autodesk生态。其用户涵盖业余爱好者至IBM、BMW等跨国公司，并被Arduino官方推荐。2023年发布的v8.2版本进一步优化了界面交互与文件兼容性，支持XML数据库结构和脚本自定义功能。

4. 资源生态与扩展性

元器件库：集成SparkFun、Adafruit等厂商的现成库文件，支持自定义封装和3D模型导入。

制造兼容：可直接导出Gerber 274X、Excellon钻孔文件，适配主流PCB工厂。

社区支持：提供丰富的教程和ULP（用户语言程序），便于二次开发与自动化设计。

5. 适用场景与优势

Eagle凭借低学习成本和高性价比，成为中小型项目及教育领域的首选工具。其灵活的设计流程（如复制粘贴合并设计、多电路板方案支持）尤其适合快速原型开发。尽管在高端领域面临Altium等软件的竞争，但其轻量化特性和开源生态仍保持独特优势
