KiCad：开源免费的全流程电子设计自动化（EDA）工具套件

KiCad是一款专注于电路原理图绘制、印刷电路板（PCB）布局设计的开源电子设计自动化（EDA）软件套件。它由法国工程师Jean-Pierre Charras于1992年开发，依托开源属性、跨平台兼容能力和社区持续迭代，目前已成为工程师、学生及电子爱好者的主流设计工具。其完全免费的特性打破了商业EDA软件的高额授权壁垒，尤其适合初创企业、教育机构和个人开发者使用。

核心功能与设计流程

KiCad覆盖电子设计从逻辑构思到生产交付的全链路，核心功能模块如下：

• 原理图编辑器（Eeschema）
• PCB布局工具（Pcbnew）
• 符号库编辑器
• 封装库管理工具
• 3D模型查看器

用户可通过直观的操作界面完成标准化设计流程：

1. 原理图设计校验：在原理图编辑器中绘制电路逻辑，通过内置ERC（电气规则检查）排查设计漏洞，确认电路合理性。
2. PCB布局布线：将元件信息同步映射至PCB布局工具，可按需选择自动布线或手动布线；截至2023年的最新版本已支持多通道设计、差分对布线、设计规则检查（DRC）等专业功能，可满足复杂电路板的设计要求。

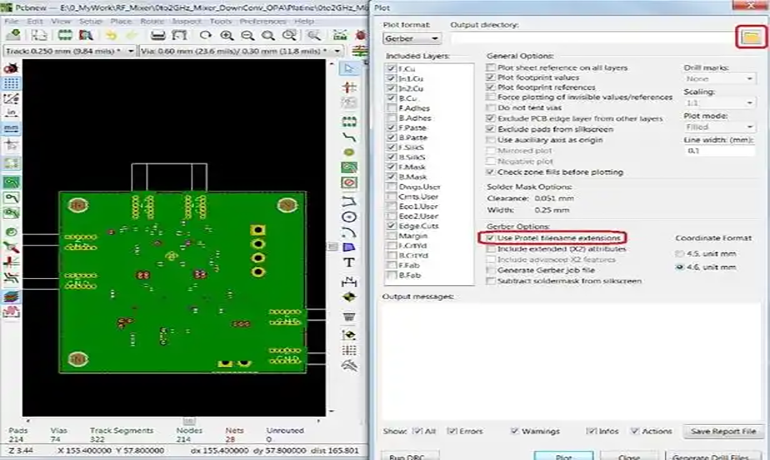

3. 生产文件输出：设计完成后直接导出Gerber文件、钻孔文件及BOM物料清单，无缝对接PCB制造环节。

资源储备方面，KiCad官方内置库覆盖超过10万个元件，同时支持用户快速创建自定义元件，适配个性化设计需求。

竞争优势与应用场景

相比商业EDA软件，KiCad的核心优势主要体现在三个维度：

• 社区驱动快速迭代：采用开源开发模式，全球开发者持续贡献代码、优化功能，能够快速响应行业最新需求。
• 跨平台无功能阉割：原生支持Windows、macOS、Linux三大操作系统，不同平台版本功能完全一致，不存在授权分级带来的功能限制。
• 支持机电协同设计：兼容STEP格式3D模型导入，可在设计阶段验证PCB与机械外壳的适配性，降低跨团队沟通成本。

此外，KiCad拥有丰富的插件生态，支持交互式BOM生成、版本控制系统集成等扩展能力，可覆盖更多细分使用场景。配套学习资源也十分完善，用户可通过官方文档、社区论坛、公开教程快速掌握从基础操作到高阶技巧的全流程技能。

目前KiCad已被广泛应用于消费电子、工业控制、物联网设备等领域，甚至被NASA用于部分开源硬件项目，专业可靠性得到了高要求场景的验证。
