Multisim电路设计与仿真：从入门到工程实践

Multisim 集成了电路设计、仿真分析与 PCB 布局功能，可支持从理论验证到实际生产的完整开发流程。其核心价值主要体现在以下三个方面：

1. 虚拟实验室：无需真实元器件即可搭建并测试电路，提供直流分析、交流扫描、瞬态分析等 14 种仿真模式。
2. 高精度模型库：内置超过 17,000 种元器件，包含 TI、ADI 等厂商模型，覆盖数字电路、电源管理、射频模块等类别。
3. 教育友好性：配备示波器、信号发生器、逻辑分析仪等交互式虚拟仪器，操作逻辑与实体设备高度一致，适合教学和入门训练。

一、基础操作与电路搭建

新手入门应首先熟悉三个核心区域：

实用技巧：右键点击元器件可直接修改电阻值、电容容值等参数；软件也支持导入自定义 SPICE 模型，以满足更复杂的仿真需求。

二、典型仿真场景示例

Multisim 可用于多种常见电路验证与优化任务：

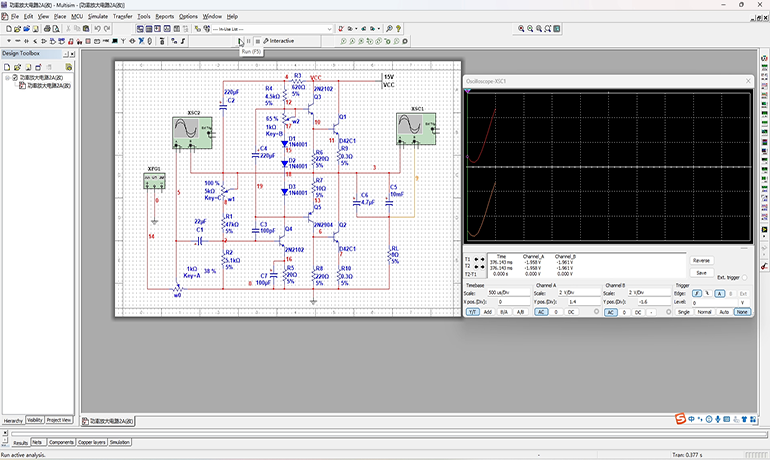

1. 放大电路测试：搭建共射极放大器，通过示波器对比输入与输出波形，观察电压增益和相位偏移。
2. 数字逻辑验证：使用字发生器输入二进制信号，并借助逻辑分析仪监测 74LS161 等计数器芯片的状态变化。
3. 电源设计优化：对开关电源进行温度扫描分析，评估不同负载条件下的转换效率与热稳定性。

三、进阶功能与工程应用

在完成基础电路设计后，Multisim 还提供以下面向工程的能力：

• 联合仿真：与 LabVIEW 联动，实现硬件在环（HIL）测试，验证嵌入式系统的控制逻辑。
• PCB 转换：通过 Ultiboard 模块一键生成 PCB 版图，并支持自动布线与 DRC 设计规则检查。
• 团队协作：利用 NI Cloud 存储工程文件，支持多用户实时标注和版本管理。

四、学习路径与资源推荐

建议按照“理论基础—官方资源—项目实战”的顺序逐步提升：

1. 新手必学：掌握欧姆定律、基尔霍夫定律等基础理论，理解仿真结果与实际电路之间的映射关系。
2. 官方资源：NI 官网提供免费入门教程、案例库，以及《Multisim 基础教程》电子书。
3. 实战训练：从 LED 驱动、555 定时器应用等经典电路开始，逐步挑战射频滤波器、DC-DC 转换器等复杂设计。

结语

Multisim 凭借直观的操作界面和强大的仿真引擎，已成为电子工程师与教育领域常用的“虚拟实验室”。无论是验证课堂理论、备战电子竞赛，还是加速产品原型开发，掌握 Multisim 都能显著提升设计效率。建议结合 NI ELVIS 硬件平台开展虚实融合训练，进一步建立对电路设计的系统性认知。
